Passteile für unilaterale Orthesenversorgungen.

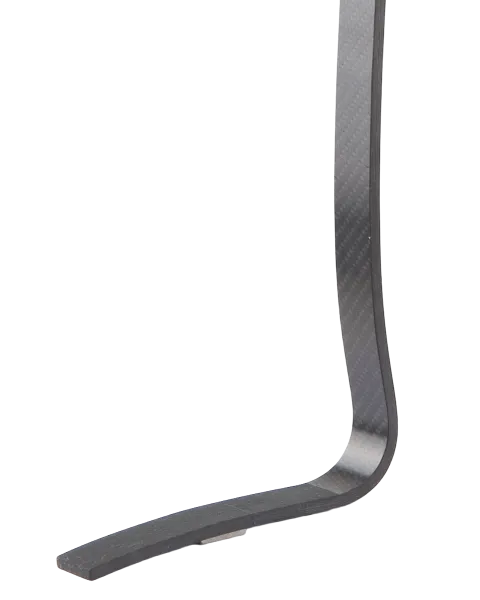

Die dynamische SPRING® Carbonfeder nimmt während der Auftritts- und Standphase Energie auf und gibt diese in der Abstoßphase wieder ab. Durch ihre funktionellen Eigenschaften ermöglicht sie ein energiesparendes und physiologisches Gehen.
Die Variante SPRING® ACTIVE ist aufgrund ihres Aufbaus besonders für Patient:innen mit hoher Aktivität geeignet und bietet eine zuverlässige Unterstützung auch bei intensiver Nutzung.

Einsatz

• Für alle Paralysen bzw. Paresen, bei denen die Funktion der Plantarflektoren kompensiert werden soll
• Für AFO, KAFO und HKAFO mit einem SALERA Hüftgelenk

Vorteile

• Geräuscharm durch fehlende Gelenkanschläge
• Wartungsarm
• Geringes Gewicht

Download

• Technische Spezifikation
• Bestellformular

Die SPLIT SPRING^® und die SPLIT SPRING^® ACTIVE Carbonfedern sind im Fersenbereich geteilt, wodurch das Bewegungsausmaß vergrößert wird. Sie passen sich so besser jedem Untergrund an und ermöglichen besonders agilen Patient:innen ein natürliches Gangbild.

Einsatz

• Für alle Paralysen bzw. Paresen, bei denen die Funktion der Plantarflektoren kompensiert werden soll
• Für AFO, KAFO und HKAFO mit einem SALERA Hüftgelenk

Vorteile

• Größeres Bewegungsausmaß im Vergleich zur SPRING® Carbonfeder
• Geräuscharm durch fehlende Gelenkanschläge
• Wartungsarm
• Geringes Gewicht

Download

• Technische Spezifikation
• Bestellformular

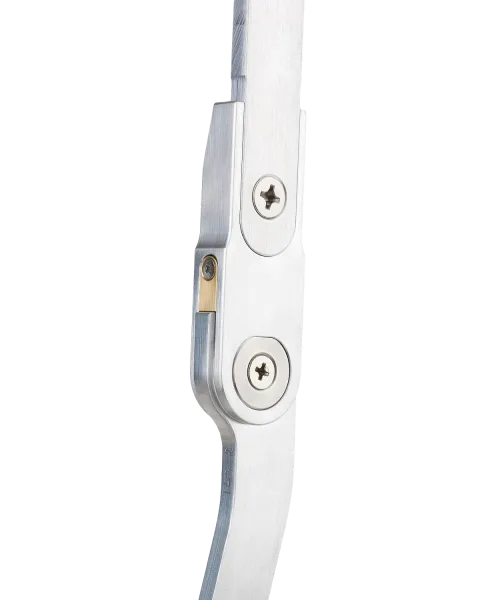

Das SPRINTER Knöchelgelenk ist ein einachsiges Gelenk, das Flexions- und Extensionsbewegungen in einem begrenzten Raum zulässt. Der konstante Gelenkwiderstand sorgt dafür, dass der Fuß auch während der Standphase angehoben bleibt. Durch verschiedene Wechselkeile lässt sich der Bewegungsausschlag individuell anpassen, sodass die Fußstellung optimal auf das Bewegungsverhältnis der Patient:innen abgestimmt werden kann.

Die Titanvariante SPRINTER PLUS ist besonders für Erwachsene geeignet. Sie ist im Vergleich zur Aluminiumvariante weniger verschleißanfällig und kann mit kleinerer Gelenkgröße höhere Körpergewichte tragen.

Einsatz

• Für AFO, KAFO und HKAFO

Vorteile

• Anschlagseinstellung komfortabel möglich, ohne Demontage der Hauptachse
• Wechselkeile sind verschiedenen Gradeinstellungen (0° – 12,5°) erhältlich; individuelle Anpassung des Bewegungsausmaßes durch Zufeilen der Keile möglich
• Dorsal- und Frontanschläge separat austauschbar

Download

• Technische Spezifikation

Bestellformular

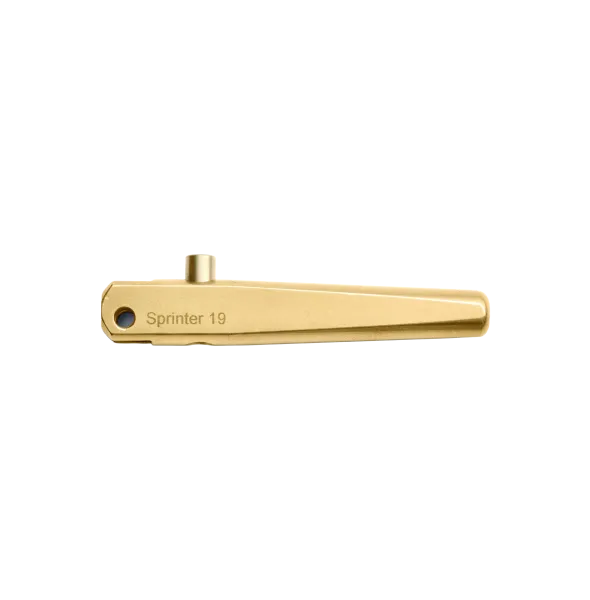

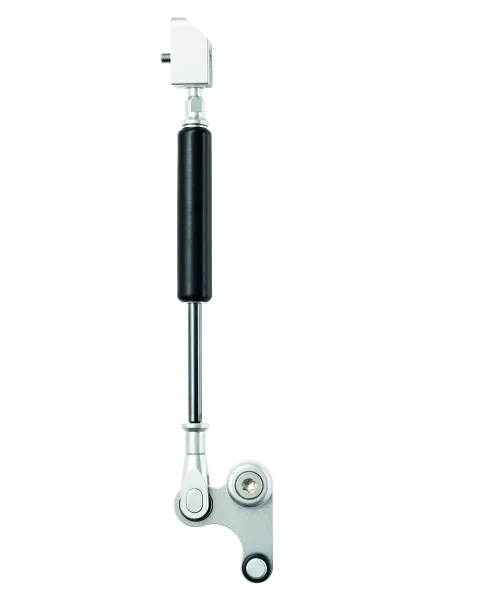

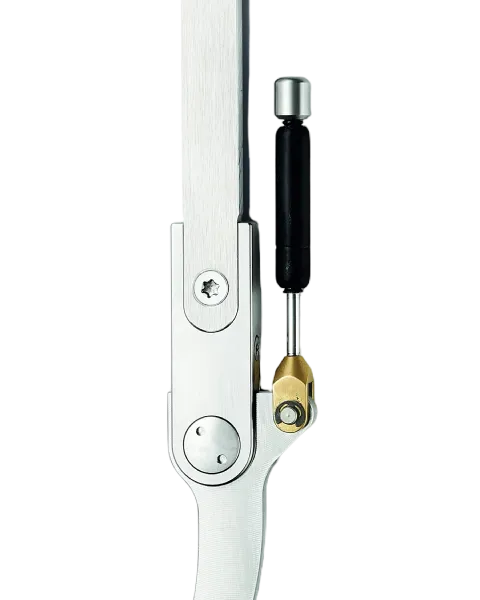

Das SPRINTER SUPPORT ist eine Variante des SPRINTER Knöchelgelenks mit integrierter Gasdruckfeder, die die Dorsalextension des Fußes unterstützt. Die Gasdruckfedern sind in verschiedenen Stärken verfügbar und können bei Bedarf ausgetauscht werden. Durch auswechselbare Keile ist eine individuelle Anpassung des Bewegungsausmaßes jederzeit möglich.

Einsatz:

• Für AFO, KAFO und HKAFO
• Für alle Paralysen bzw. Paresen, bei denen die Funktion der Dorsalextensoren kompensiert bzw. die Plantarflektion gedämpft werden soll.

Vorteile:

• Austauschbare Gasdruckfedern (erhältlich von 10 N bis 100N)
• Wechselkeile sind verschiedenen Gradeinstellungen (0° – 12,5°) erhältlich; individuelle Anpassung des Bewegungsausmaßes durch Zufeilen der Keile möglich
• Dorsal- und Frontanschläge separat austauschbar

Download

• technische Spezifikation
• Bestellformular

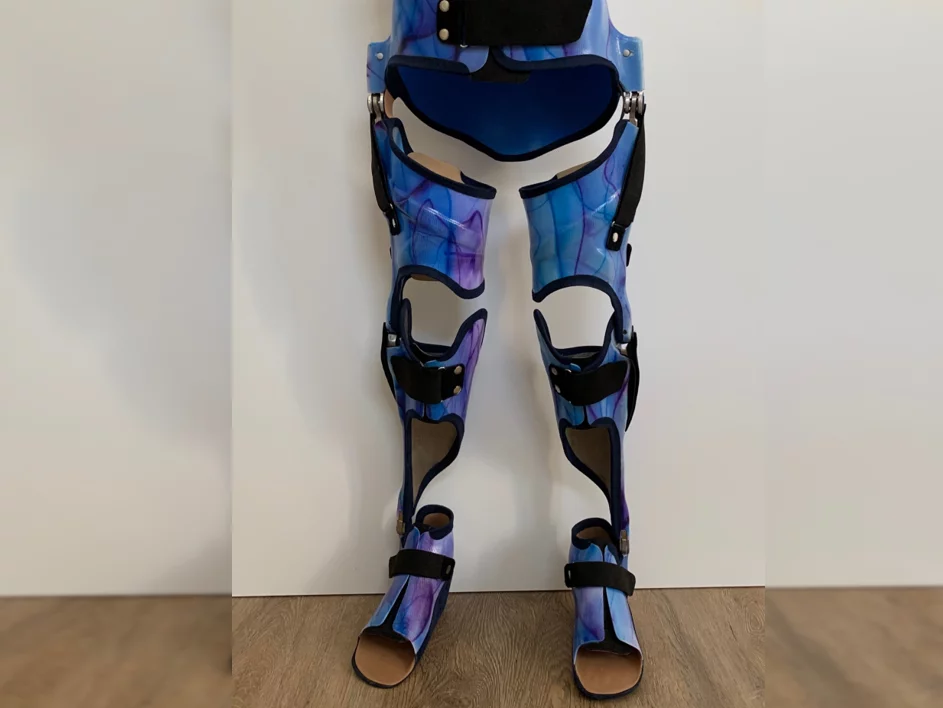

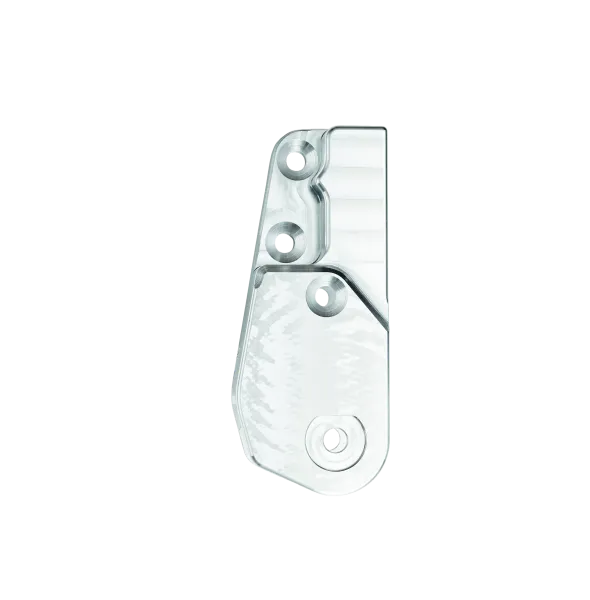

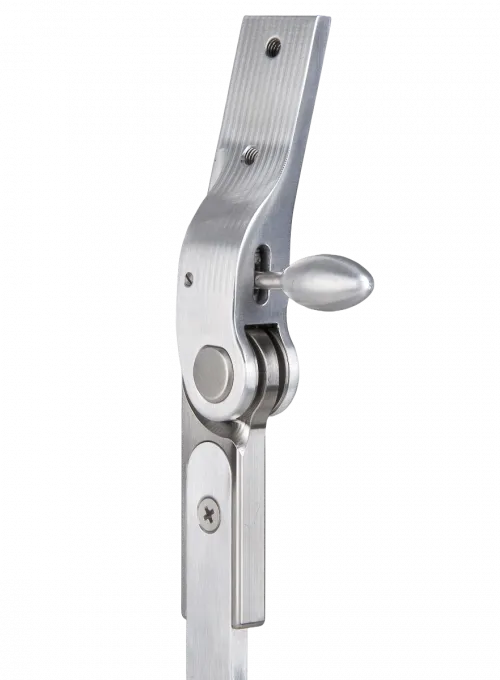

Das SALERA-Hüftgelenk ist ein 3-Achs-Hüftgelenk, das den Zirkelgang eingegrenzt aktiv zulässt. Dank seiner ausgefeilten Bauweise lässt das Gelenkunterteil trotz vollständiger Sperrung der Adduktion eine definierte Rotationsbewegung zu. Extension und Flexion werden durch Anschlagsflächen begrenzt.

Die Schrittlänge lässt sich über die Anpassung der Anschlagsflächen am Gelenkunterteil festlegen. Zum Hinsetzen kann die Sperre gelöst werden.

Einsatz:

• Für HKAFO
• Bei Läsionen zwischen L5 und L3 (Patient:in kann das Becken noch heben)



Vorteile:

SALERA

• Einfache Handhabung der Sperre

Hinweis:
Der M. quadratus lumborum muss in seiner Funktion erhalten sein, da er die Beckenelevation auslöst und damit die letzte Möglichkeit darstellt, das SALERA Hüftgelenk – durch die Beckenkammprofilierung beim Anheben des Spielbeins – zu unterstützen.

Download

• technische Spezifikation
• Bestellformular

Das SALERA preselect ist eine Variante des SALERA-Hüftgelenks mit integrierter Preselect-Funktion im Sperrmechanismus, die das Hinsetzen erleichtert und den Anwenderkomfort erhöht. Die Schrittlänge lässt sich individuell über Wechselkeile einstellen und so präzise an die jeweiligen Bedürfnisse anpassen. Trotz vollständiger Sperrung der Adduktion erlaubt das Gelenk eine definierte Rotationsbewegung. Die vergrößerte Gleitfläche reduziert den Reibungskoeffizienten und verringert dadurch den Verschleiß sowie die Abnutzung der Gelenke.

Einsatz:

• Für HKAFO
• Bei Läsionen zwischen L5 und L3 (Patient:in kann das Becken noch heben)



Vorteile:

• Preselect-Funktion der Sperre
• Wechselkeile zur individuellen Einstellung der Schrittlänge

Hinweis:
Der M. quadratus lumborum muss in seiner Funktion erhalten sein, da er die Beckenelevation auslöst und damit die letzte Möglichkeit darstellt, das SALERA preselect Hüftgelenk – durch die Beckenkammprofilierung beim Anheben des Spielbeins – zu unterstützen.

Download

• technische Spezifikation
• Bestellformular

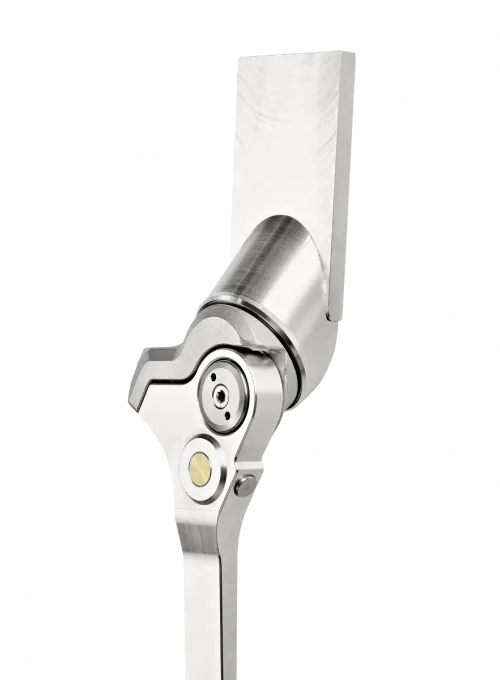

Das TWISTER-Hüftgelenk ist ein zwei-achsiges Gelenk, das durch seine um 35° geneigte Gehachse eine Zirkumduktion ermöglicht. Insgesamt werden 12° Innen- und Außenrotation erreicht. Die spezielle Geometrie sorgt für eine energiesparende Schrittabwicklung: Die Belastungslinie fällt hinter den mechanischen Drehpunkt, wodurch die Schritteinleitung erleichtert und ein sicheres Einrasten der Sperre bei vollständiger Hüftextension unterstützt wird.

Der Gelenkaufbau gewährleistet eine physiologische Ausrichtung des Beckenteils in Gehrichtung, sodass die Beine parallel zur Laufrichtung bleiben. Gleichzeitig werden Scherkräfte zwischen Schuhsohle und Boden minimiert, ohne dass das Körpergewicht gegen die Schwerkraft angehoben werden muss. Die horizontale Sitzachse ist nicht mit der Gehachse gekoppelt und kann über die Preselect-Funktion zum Hinsetzen entsperrt werden. Die reziproke Schrittabwicklung erfolgt über eine dorsal angebrachte Beckenwippe, die über das Konnektoren-Set mit beiden Hüftgelenken verbunden ist.

Einsatz:

• Für HKAFO
• Bei Läsionen zwischen L3 und TH5

• Patient:innen mit gutem Raum- und Gleichgewichtsgefühl, ohne Aufmerksamkeits- oder vestibuläre Wahrnehmungsstörungen

Vorteile:

• Energiesparende Schrittabwicklung
• Unterstützt die Schritteinleitung und erhöht die Standsicherheit
• Preselect-Funktion der Sperre

Download

• technische Spezifikation
• Bestellformular

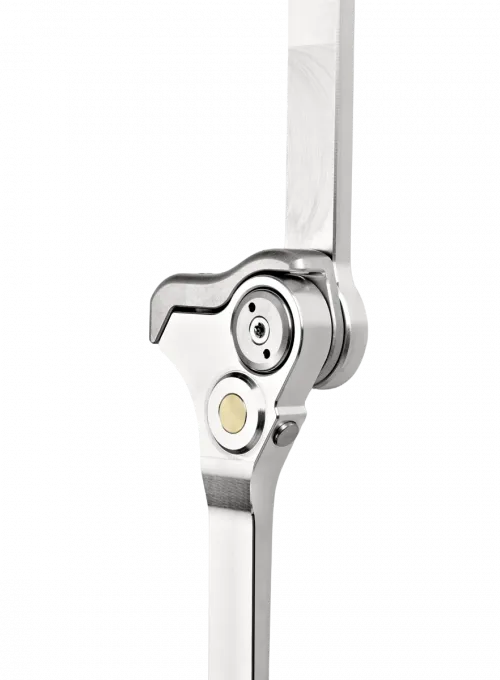

Das RGO Hüftgelenk ist ein einachsiges Gelenk, das eine isozentrische Bewegung ermöglicht. Während der Schrittabwicklung bewegen sich beide Beine parallel in Laufrichtung. Die Gelenkgeometrie bewirkt, dass die Belastungslinie hinter den mechanischen Drehpunkt fällt. Dies erleichtert die Schritteinleitung und unterstützt ein sicheres Einrasten der Sperre bei vollständiger Hüftextension.

Zum Hinsetzen kann das Gelenk über die Preselect-Funktion ausgekoppelt werden. Die reziproke Schrittabwicklung erfolgt über eine dorsal angebrachte Beckenwippe, die über das Konnektoren-Set mit beiden Hüftgelenken verbunden ist.

Einsatz

• Für HKAFO
• Bei Läsionen zwischen L2 und Th5
• Für Patient:innen mit schweren Skelett- oder Gelenkdeformationen, die nicht mit einem TWISTER-Hüftgelenk versorgt werden können

Vorteile:

• Unterstützt die Schritteinleitung und erhöht die Standsicherheit
• Preselect-Funktion der Sperre

Download

• technische Spezifikation
• Bestellformular

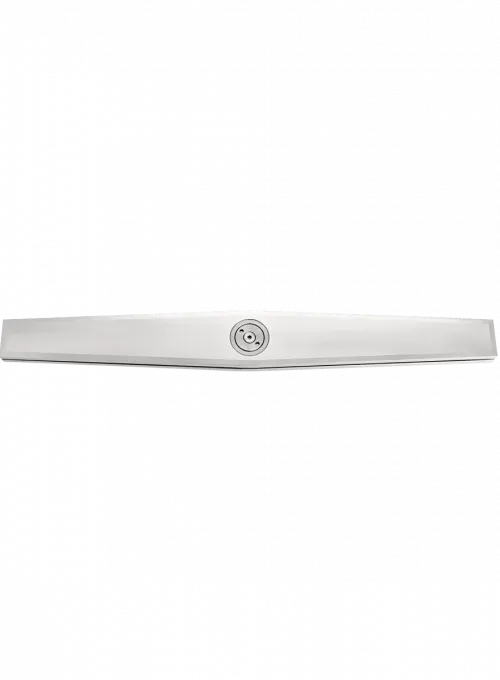

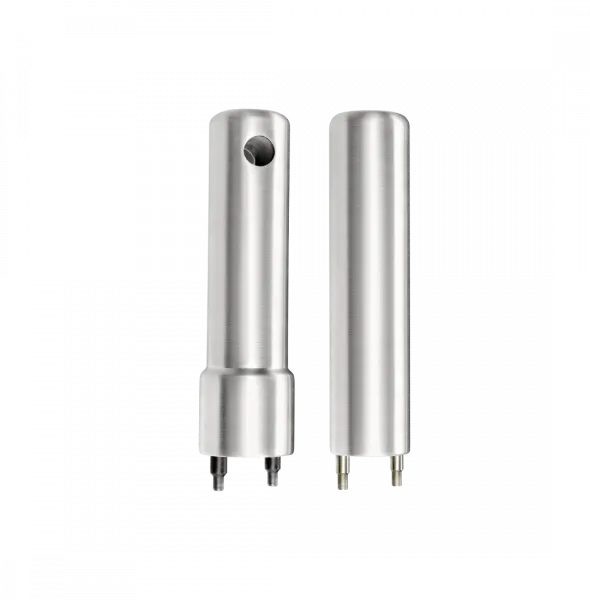

Die Beckenwippe wird bei beckenübergreifenden Gehorthesen mit RGO- oder Twister-Hüftgelenken eingesetzt und ermöglicht die reziproke Schrittabwicklung. Über das mitgelieferte Konnektoren-Set wird sie mit beiden Hüftgelenken verbunden und sorgt für eine koordinierte Bewegung. Die Drehachse ist innenliegend konstruiert, sodass die Bauweise kompakt bleibt und nach dorsal nicht stark aufträgt.

Einsatz

• HKAFO in Kombination mit RGO- oder Twister-Hüftgelenken

Vorteile

• Kompakte Bauweise dank platzsparender Lagerintegration
• Sichere und einfache Verbindung über das Konnektoren-Set

Download

• technische Spezifikation
• Bestellformular

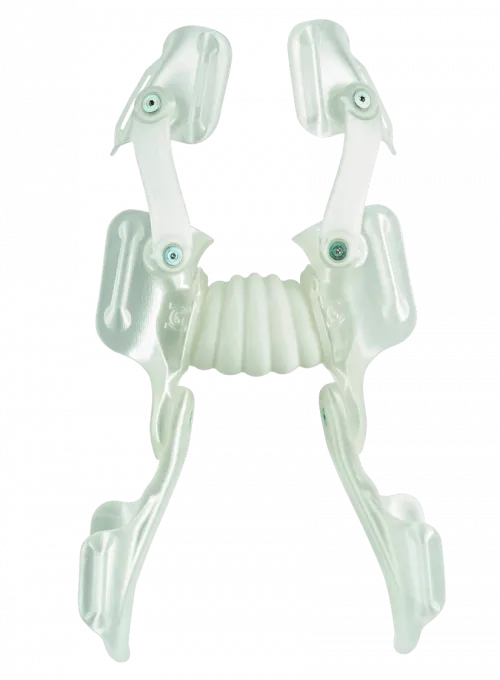

Die HipKi ist eine dynamische Hüftabduktionsorthese, die die Hüfte über halbschalige Oberschenkel-Manschetten in Abduktionsstellung hält. Das modulare System ermöglicht eine individuelle Kombination der Orthesen-Einzelteile für eine optimale Anpassung.

Halbschalige Unterschenkel-Manschetten sind über ein medial angebrachtes 1-Achs-Kniegelenk mit den Oberschenkel-Manschetten verbunden. Der Faltenbalg ist in verschiedenen Härten und Größen erhältlich (nicht im Lieferumfang enthalten) und erlaubt eine mehrdimensionale Bewegung. Optional können bewegliche Pelotten die Hüftflexion begrenzen.

Einsatz:

• Postoperativ

Vorteile:

• Schnelle postoperative Versorgung
• Einfache Anpassung durch modulares System
• Einzelteile individuell kombinierbar

Download

• technische Spezifikation
• Bestellformular

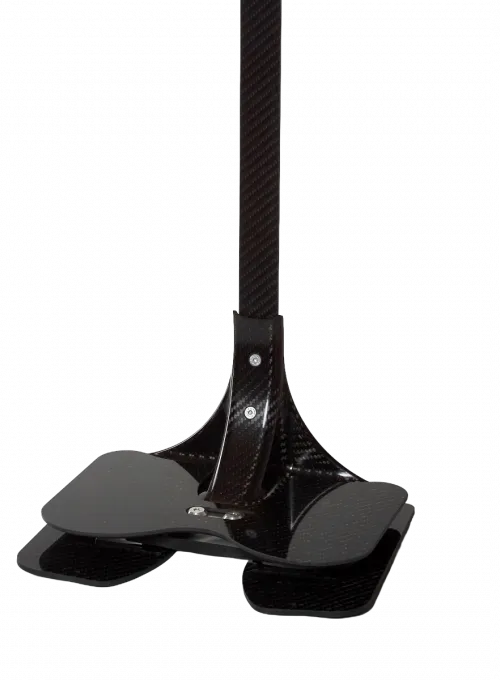

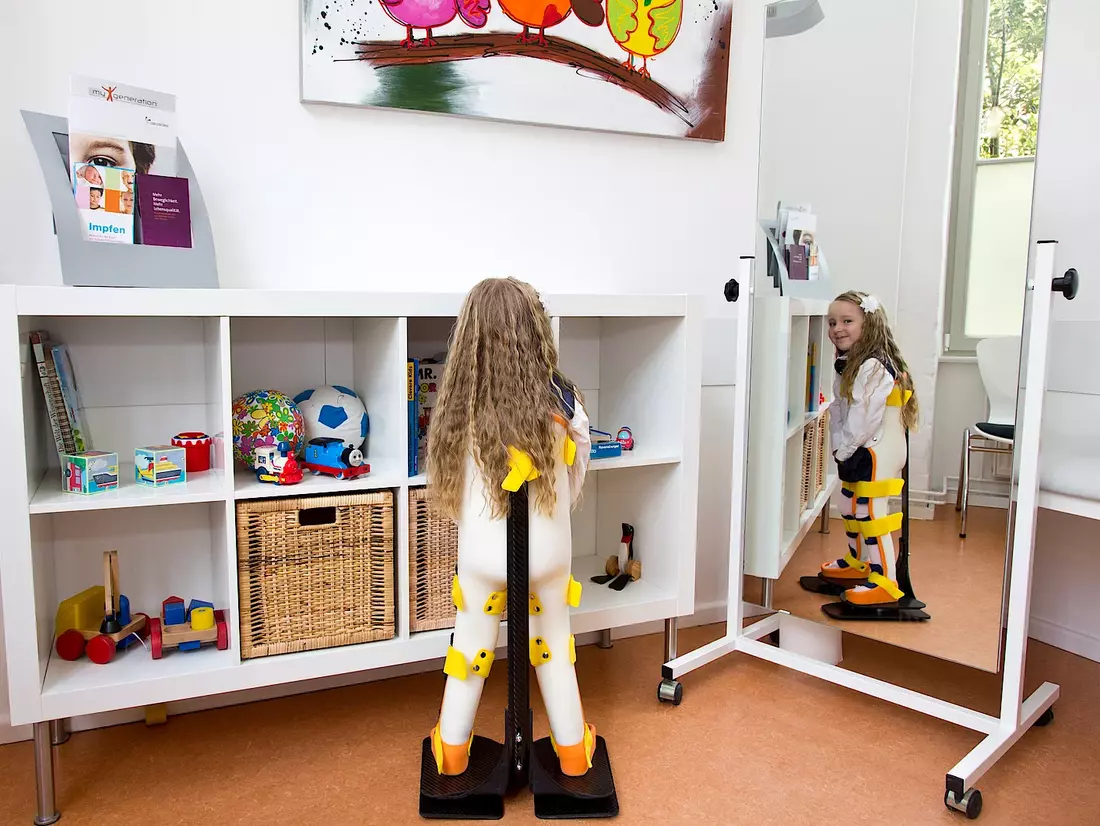

Der GO-LiTE ermöglicht Kindern, die aus eigener Kraft nicht selbstständig stehen oder gehen können, eine aufrechte Fortbewegung. Bereits eine kleine Verlagerung des Schwerpunktes reicht aus, um die Bewegung auszulösen.

Die Laufplatten sind an einer schräggelagerten Drehachse befestigt, sodass die Gewichtsverlagerung entlang der sagittalen Körperschwerelinie die Vorwärtsbewegung unterstützt. Der tief positionierte Masseschwerpunkt erhöht die Stabilität und sorgt für eine sichere Anwendung.

Einsatz:

• Bis zu einer Läsionshöhe von C6
• Bei neuromuskulären Erkrankungen



Vorteile:

• Leichte Handhabung
• Geringes Gewicht durch Carbonfasern
• Komponenten verschiedener GO-LiTE-Größen sind kombinierbar
• Zahlreiche Einstellmöglichkeiten für eine optimale Anpassung

Download

• technische Spezifikation
• Bestellformular
